	ＮＣ切削加工機（NC Machine）
(1)立形マシニングセンタ (2)立形マシニングセンタ (3)横形マシニングセンタ (4)ＣＮＣ旋盤 (5)ＣＮＣ倣いフライス盤	オークマMP-46V 　オークマMP-46V 　オークマ MA-40HA 　オークマ LB3000EXⅡMY 　細井工作所 HCN450

---

用途

切削により所望の形状を得る工作機械のうち、数値制御されたものをＮＣ機という。ＮＣ機は各種部品や試験片等、複雑形状の同一製品を繰り返し加工するのに適している。

仕様

　(1)(2) 立形マシニングセンタ MP-46V

加工ストローク mm 　:　 X660×Y460×Z360 　　主軸最高回転数 　:　 20,000rpm(標準機) 15,000rpm(重切削機) 　　主軸ホルダ形式 　:　 HSK63A 　　主軸電動機 　:　 15.0 kW 　　ATC（自動工具交換） 　:　 20 本

　(3) 横形マシニングセンタ MA-40HA

加工ストローク 　:　 X560×Y610×Z560 mm 　　主軸回転数 　:　 50 ～ 7,000 rpm 　　主軸テーパ 　:　 BT40 　　主軸電動機 　:　 15.0 kW 　　ATC（自動工具交換） 　:　 30 本 　　APCAutoPaletteChanger 　:　 自動ワーク交換機能あり

　(4) ＣＮＣ旋盤 LB3000EXⅡMY

最大加工能力 　:　 340φ×450L mm 　　主軸回転数 　:　 45 ～ 5,000 rpm 　　主軸貫通穴径 　 80　φ 　　搭載可能刃物数 　:　 12 本 Ｙ軸ストローク 　 120　mm 内径工具シャンク径 　 40φ 　　NC旋削加工 　:　 ネジ切り・円弧・テーパが可能 　　複合加工 　:　 φ20mmのミーリング M20のタッピングが可能 C軸回転制御角度 　 0.001° 　工具主軸回転数 　 45 ～ 6,000 rpm 主軸用電動機 　 22 / 15　kW 工具用主軸電動機 　 7.1 / 4.1 kW

　(5) ＣＮＣ倣いフライス盤 HCN-450

加工ストローク 　:　 X1,000×Y450×Z450 mm 　　主軸回転数 　:　 180 ～ 2,000 rpm 　　主軸テーパ 　:　 BT50 　　倣い制御Trace Control 　:　 倣い機能あり 数値制御（FANUC-6MB）および倣い制御（FANUC-330D）により加工物を板や角物あるいは自由曲面形状に仕上げる工作機械である。基本的には数値制御(NC)プログラムを入力して運転するが、マニュアル操作も可能である。または、模型に倣って加工することもできる。＊Ｈ２６年２月廃棄

設置場所

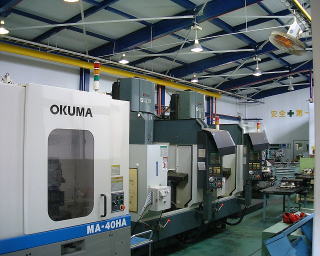

(1)～(3) 実験実習工場北館（西大扉付近）

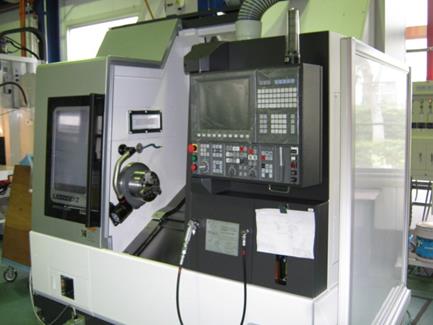

(4) 実験実習工場北館（職員室北）

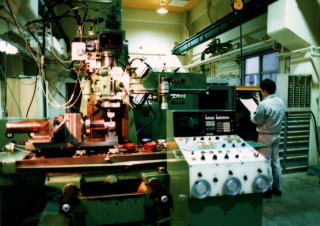

(5) 工作支援部門棟（加工組立実験室）

ご案内

マシニングセンタの使用にあたっては、CAM作業室に P-CAD/CAM および OneCNC システムが設置してありますので御利用ください。
